Surfaçage vs Contournage : choisir la meilleure méthode pour un usinage optimal
Surfaçage CNC vs contournage : Découvrez les principales différences en matière d’outillage, d’applications et de résultats. Découvrez quand utiliser chaque méthode et comment les outils Octomill™ et Turbo™ de Seco améliorent les performances de vos opérations CNC.Votre pièce est préparée, le programme est chargé et les trajectoires d'outils sont configurées. La question est : comment abordez-vous cette partie pour garantir le meilleur usinage possible ?
Avez-vous besoin d'une surface lisse et plane servant de référence, ou d'une paroi verticale nette qui s'ajuste parfaitement à un élément complémentaire ? Devez-vous attaquer par le haut ou le côté ? Fraise à surfacer ou fraise à contourner ?
C'est là qu'intervient le choix entre le surfaçage CNC et le contournage. Il ne s'agit pas de deux façons de faire un même travail : ce sont deux stratégies complètement différentes, chacune avec ses propres outils, géométrie et objectif.
Dans ce guide, nous expliquons ce qui les distingue, où chacun excelle et comment les outils adaptés, tels que les fraises à surfacer Seco Octomill™ et les fraises à surfacer-dresser Turbo™, peuvent faire la différence entre un usinage simplement mené à bien et celui réalisé comme il se doit.
Surfaçage : priorité à la surface
Le surfaçage est un processus d'usinage visant à créer une surface plane et horizontale, généralement sur la partie supérieure d'une pièce. L'action de coupe engage la surface et la périphérie de l'outil, qui est monté perpendiculairement à la broche. Idéal pour :
- L'établissement de surfaces de référence propres
- L'ébauche de grandes surfaces planes
- Finition selon des spécifications de planéité strictes

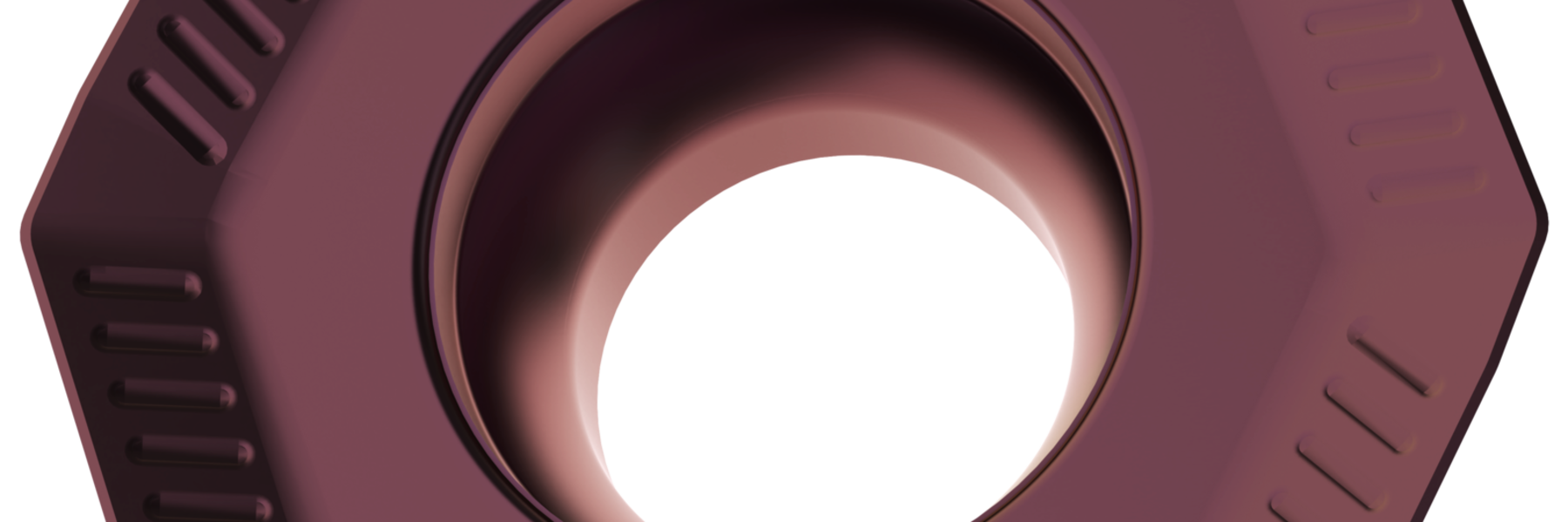

Les outils de surfaçage tels que la fraise à surfacer Seco Octomill™ 06 sont spécialement conçus pour ce type d'usinage. Avec huit arêtes de coupe utilisables, des plats de raclage intégrés et un logement pour plaquettes permettant des changements d'outils rapides, c'est un véritable moteur de productivité pour tout atelier.
Le saviez-vous ?
Un angle d'attaque à 45° en surfaçage permet de dévier les efforts de coupe dans le sens axial. Il est idéal pour améliorer la stabilité et la durée de vie de l'outil sur de larges surfaces.
|
Contournage : l'arête verticale
Alors que le surfaçage crée des plans plats, le contournage définit la géométrie verticale. Également connue sous le nom de surfaçage-dressage ou même de profilage, la méthode de contournage engage à la fois les arêtes radiales et axiales de l'outil, usinant le long des parois d'une pièce. Parfait pour :
- Usinage de parois ou d'éléments verticaux
- Création de rainures, d'épaulements et de logements
- Ajout de contours ou de profils 3D à une pièce
Mais surtout, vous ne pouvez pas utiliser une fraise à surfacer pour le contournage. Tenter d'utiliser une géométrie spécialement conçue pour le surfaçage pour le contournage donnera des résultats insatisfaisants et risque d'endommager votre pièce ou votre outil.
La plupart des plaquettes de surfaçage ont un angle d’attaque de 45°, ce qui empêche un engagement latéral complet et peut entraîner une déflexion de l’outil ou marquer la pièce en cas de mauvaise utilisation. Pour un vrai contournage, il vous faut un outil avec un angle d’attaque de 90°, une géométrie d’arête robuste et un engagement axial adapté.
Seco Turbo™ : conçue pour le contournage
Lorsque les applications d’ébauche grande vitesse, de semi-finition et de finition sont essentielles, la gamme Seco Turbo™ se distingue.
Avec une vaste gamme de plaquettes de surfaçage‑dressage conçues pour générer des parois précises et réaliser un usinage latéral grande avance, les fraises de contournage Turbo™ sont le choix privilégié des ingénieurs recherchant des résultats fiables et de haute précision.
- Produire des angles nets à 90°
Les fraises Turbo™ sont conçues avec un véritable angle d’attaque de 90°, permettant d’obtenir des arêtes vives sans opération de finition secondaire.
C’est particulièrement utile pour les pièces nécessitant un accouplement précis.
- Maintenir des dimensions de paroi constantes
Grâce à leur géométrie stable et au logement rigide des plaquettes, les fraises de surfaçage‑dressage Turbo™ minimisent la déflexion lors des passes profondes.
Cela garantit des parois droites et des dimensions conformes, même dans des matériaux difficiles ou en usinage grande vitesse.
- Maximiser l’évacuation des copeaux
Les plaquettes Turbo™ sont conçues pour fragmenter les copeaux proprement et les évacuer hors de la zone de coupe.
Cela améliore la visibilité, réduit le risque de recyclage des copeaux et évite l’accumulation de chaleur, notamment lors du contournage dans des géométries fermées ou étroites.
- Réaliser un fraisage de profil rapide et précis
L’action de coupe plus libre des plaquettes non réversibles Turbo™ permet d’augmenter les avances sans compromettre la qualité de l’arête.
Elles sont idéales pour le profilage, où la précision géométrique, la netteté des arêtes et la qualité de finition sont essentielles.
Que vous usiniez de l’acier, des alliages ou des superalliages, les fraises de contournage Turbo™ offrent une coupe plus fluide, des géométries plus nettes et une charge réduite sur la machine, ce qui se traduit souvent par des avances plus rapides et une durée de vie d’outil prolongée.
Fraises à surfacer Seco Octomill™ vs fraises de contournage Seco Turbo™ : une comparaison
Le surfaçage et le contournage sont deux opérations fondamentalement différentes, et le choix de l’outil influence directement leur efficacité.
Chez Seco, cette différence repose sur deux gammes de produits distinctes : L'Octomill™, conçue pour la précision, le contrôle et l’efficacité dans la finition de surface, et la Turbo™, destinée au contournage, au rainurage et aux opérations de surfaçage-dressage.
Les deux gammes offrent des performances élevées, mais chacune excelle dans son domaine spécifique. Le tableau ci‑dessous compare ces deux solutions afin de vous aider à choisir l’outil le plus adapté.
Fonctionnalité / cas d’utilisation
| Gamme Octomill™
(surfaçage)
| Gamme Turbo™
(contournage)
|
| Angle d'attaque | 40° - 48° | 90° |
| Application | Usinage de surfaces horizontales | Usinage de parois, de rainures et d’épaulements |
| Engagement de l'outil | Surfaces axiales
| Surfaces axiales et radiales
|
| Géométrie primaire | Plaquettes racleuses, conception octogonale à 8 arêtes | Surfaçage‑dressage avec grands rayons
|
Action de coupe
| Finition de larges surfaces
| Avance plus faible pour une plus grande profondeur de passe axiale (𝑎𝑝) |
Format des plaquettes
| Octomill (non réversible)
Double Octomill (réversible)
| Plaquettes non réversibles pour l'acuité
|
Le saviez-vous ?
Le surfaçage et le contournage ne sont pas interchangeables ; utiliser le même outil pour les deux opérations peut endommager votre pièce ou la fraise également. Utilisez un outil spécifiquement conçu pour chaque opération afin de garantir productivité et qualité.
|
S’attaquer à une idée reçue
Certains usineurs pensent que le surfaçage et le contournage sont des stratégies concurrentes ou qu’un simple changement d’outil suffit pour remplacer l'une par l'autre. En réalité, ils sont aussi différents que le perçage et le tournage. Chaque méthode repose sur des géométries, des cinématiques et des résultats distincts.
Le surfaçage CNC permet d’obtenir rapidement des surfaces planes et uniformes. Le contournage assure des arêtes nettes, une géométrie verticale précise et un contrôle optimal des rainures.
Ensemble, ces deux méthodes essentielles permettent d’obtenir des pièces de haute qualité.
Pourquoi Seco excelle à la fois dans le surfaçage et le contournage
La performance ne repose pas sur une seule opération d’usinage. Elle dépend du choix du bon outil pour chacune d’elles.
- La fraise Octomill™ 06 utilise des plaquettes réversibles économiques, assure une meilleure évacuation des copeaux et permet une qualification rapide des surfaces, le tout avec un seul corps de fraise.
- Les fraises de surfaçage‑dressage Turbo™ offrent une entrée plus nette, une géométrie de paroi plus précise et une coupe plus libre, idéales pour réduire la charge machine tout en augmentant les avances.
Que votre objectif soit la productivité, la réduction des coûts, l’allongement de la durée de vie de l’outil ou la précision, la gamme Seco vous aide à choisir la solution la plus adaptée.
Conclusion : alliez productivité et économie.
Les fraises à surfacer et les fraises de contournage ne sont pas des alternatives, mais des outils complémentaires. Chacune a une fonction distincte : l'une définit une surface, l'autre définit une forme.
Les deux nécessitent la stratégie adéquate, la bonne géométrie d’outil et la technologie de plaquettes appropriée pour optimiser la qualité, les temps de cycle et le coût par pièce.
La gamme de fraises à surfacer Octomill™ CNC assure une finition de surface régulière et un enlèvement de matière performant pour toutes les applications de surfaçage. La gamme de plaquettes de contournage Turbo™ fournit la netteté et le contrôle nécessaires pour usiner des parois, des rainures et des contours avec précision.
Que vous cherchiez à obtenir des tolérances plus serrées, accélérer les délais, limiter l’usure machine ou gagner en fiabilité, tout repose sur le choix d’un outil conçu pour l’opération.
Et avec Seco, vous ne choisissez jamais entre productivité et économie : vous optez pour les deux.
